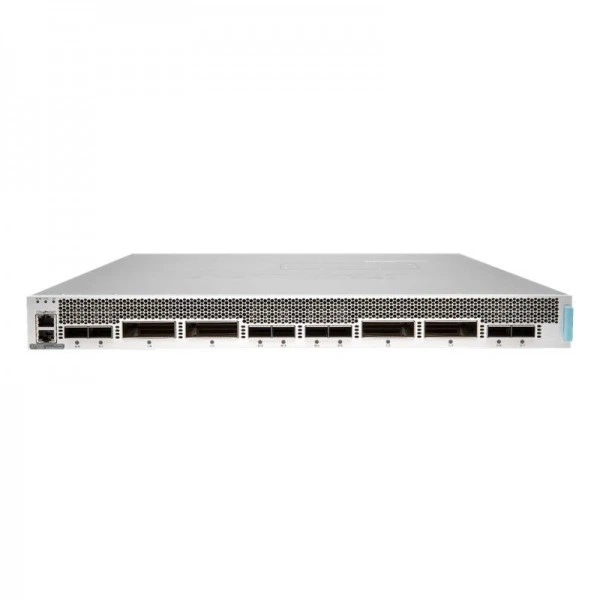

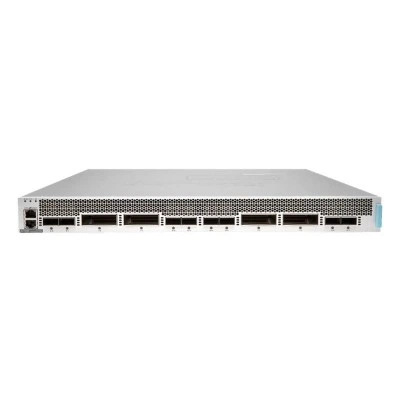

Маршрутизатор Juniper ACX7100-48L-ACI-KT

Основная информация о маршрутизаторе Juniper ACX

Juniper ACX7100-48L-ACI-KT представляет собой сетевую платформу высотой 1U для инфраструктуры операторского класса. Конфигурация сочетает большое число многоскоростных портов SFP56 с высокопроизводительными интерфейсами QSFP56-DD, благодаря чему устройство подходит для построения узлов доступа и агрегации. Исполнение ориентировано на проекты, где необходимо заранее согласовать пропускную способность, типы подключений, питание, направление воздушного потока и соответствие требованиям к поставляемому оборудованию.

Платформа относится к семейству Juniper ACX7100 и поставляется в конфигурации с источником питания переменного тока. Компактный корпус позволяет разместить устройство в одном монтажном юните, а глубина 59,49 см должна учитываться при выборе стойки и планировании пространства. Модификация имеет направление воздушного потока от задней панели к передней и соответствует требованиям TAA.

Функциональные возможности ACX7100-48L-ACI-KT

Интерфейсная конфигурация рассчитана на подключение линий с несколькими вариантами скорости и на передачу агрегированного трафика через порты повышенной пропускной способности. Это позволяет использовать одну платформу при модернизации действующего узла, расширении его емкости или подборе оборудования для нового проекта.

• Сорок восемь портов SFP56 поддерживают подключения 10, 25 и 50 GbE.
• Шесть портов QSFP56-DD рассчитаны на подключения 400 GbE.
• Совокупная пропускная способность платформы составляет 4,8 Тбит/с.
• Форм-фактор 1U обеспечивает плотное размещение оборудования в телекоммуникационной стойке.

Разделение интерфейсов на многоскоростную группу SFP56 и группу QSFP56-DD дает возможность организовать подключение абонентских или нижестоящих линий и высокоскоростную агрегацию в пределах одной аппаратной конфигурации. При проектировании следует сопоставлять выбранные скорости с используемыми кабелями и модулями соответствующих форм-факторов.

Технические особенности

• Портовая конфигурация: 48 портов 10/25/50GbE SFP56 и 6 портов 400GbE QSFP56-DD.
• Пропускная способность: 4,8 Тбит/с.
• Исполнение корпуса: 1U.
• Глубина: 23,42 дюйма, или 59,49 см.
• Питание: источник питания переменного тока.
• Воздушный поток: от задней панели к передней, обозначение AFI.
• Соответствие: TAA.

При подборе этой модификации важно сохранять полный артикул с суффиксом KT: соседние варианты семейства отличаются набором портов, типом питания, направлением охлаждения и отдельными параметрами соответствия. Поэтому замена близкой по названию моделью без проверки конфигурации может привести к несоответствию требованиям проекта.

Применение

Устройство предназначено для сетевой инфраструктуры и прежде всего подходит для операторских узлов на границе сети, где требуется объединить многочисленные многоскоростные соединения и высокоскоростные линии агрегации. Его можно использовать при развертывании нового узла, плановой модернизации установленного оборудования или замене платформы с заранее определенными требованиями к портам и питанию.

При подготовке проекта необходимо учитывать глубину корпуса, доступный монтажный объем, питание переменного тока и требуемое направление воздушного потока. Для корректного подключения отдельно подбираются совместимые средства коммутации для SFP56 и QSFP56-DD с учетом требуемой скорости каждой линии. Точное обозначение ACX7100-48L-ACI-KT также важно для закупок по спецификации, поскольку оно однозначно фиксирует данное аппаратное исполнение.
