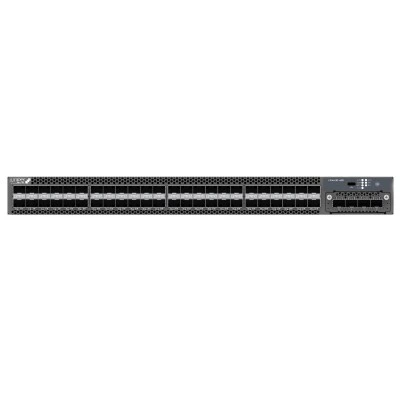

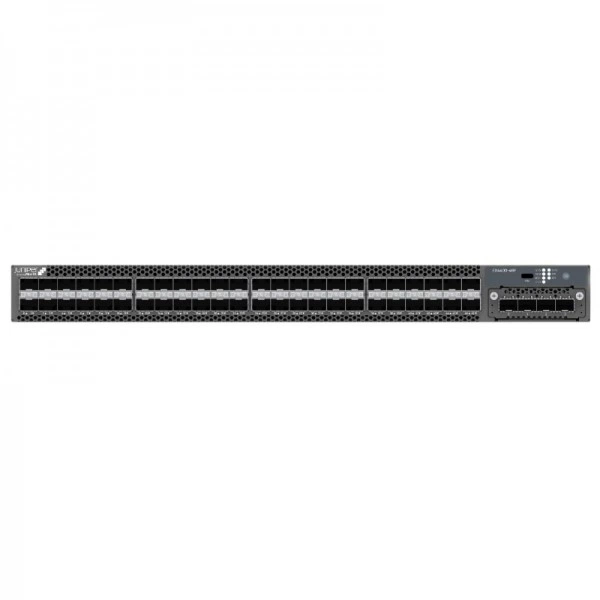

Модуль расширения Juniper EX4400-EM-4S с 4 портами SFP+

Основная информация о модуле расширения Juniper для коммутаторов EX4400

Модуль расширения предназначен для увеличения числа высокоскоростных восходящих подключений в коммутаторах серии Juniper EX4400. Он устанавливается в слот на передней панели совместимого устройства и добавляет четыре порта SFP+, которые могут работать на скорости 10G либо 1G. Такая конфигурация позволяет задействовать модуль при подключении коммутатора к высокоскоростной оптоволоконной магистрали, а также на уровнях доступа и агрегации корпоративной или кампусной сети.

EX4400-EM-4S является отдельным сменным компонентом, а не самостоятельным коммутатором. Его сетевые функции реализуются совместно с коммутатором EX4400. Модуль рассчитан исключительно на эту серию и обеспечивает последовательное расширение инфраструктуры без замены базовой платформы. Поддержка двух скоростных режимов помогает использовать существующие соединения 1G и в дальнейшем переходить на 10G, однако одновременное смешивание портов 1G SFP и 10G SFP+ не предусмотрено.

Функциональные возможности EX4400-EM-4S

Модуль предоставляет администраторам управляемое расширение восходящих интерфейсов и средства контроля состояния каждого соединения.

• Добавляет четыре порта 10G SFP+ к совместимому коммутатору серии EX4400.
• Поддерживает режим 10G по умолчанию и переключение на 1G через CLI.
• Отображает состояние соединения и сетевую активность отдельными индикаторами для каждого порта.
• Допускает горячую замену после обязательного программного перевода модуля в автономное состояние через CLI.
• Работает под управлением Junos OS 21.1R1 или более поздней версии.

Возможность горячей замены рассчитана на обслуживание установленного модуля в составе коммутатора. Перед физическим извлечением компонент необходимо отключить средствами CLI: это обязательное условие предусмотренного порядка замены, а не необязательная рекомендация.

Технические особенности

• Конфигурация интерфейсов: четыре порта SFP+ с поддержкой 10G SFP+ или 1G SFP.
• Скоростной режим по умолчанию: 10G; режим 1G настраивается через CLI.
• Монтаж: слот расширения на передней панели коммутатора EX4400.
• Охлаждение: пассивное, без собственного вентилятора и других движущихся частей.
• Конструктивное исполнение рассчитано на совместимое шасси формата 1U.
• Совместимая программная среда: Junos OS начиная с выпуска 21.1R1.

Пассивное охлаждение не требует отдельного вентилятора внутри модуля. Индикация связи и активности облегчает текущий контроль портов, а настройка через CLI позволяет выбрать единый скоростной режим в соответствии с используемыми подключениями. Модуль образует восходящие линии только после установки в поддерживаемый коммутатор и подключения совместимых средств передачи к его портам SFP+.

Применение

Модуль подходит для расширения корпоративных и кампусных сетей, где коммутаторам EX4400 требуются дополнительные высокоскоростные восходящие линии. На уровне агрегации он помогает организовать передачу трафика между сегментами сети, а на уровне доступа - подключить установленный коммутатор к магистральной инфраструктуре с пропускной способностью 1G или 10G.

• Корпоративные сети с модульным наращиванием пропускной способности.
• Кампусные сети с высокоскоростными связями между уровнями доступа и агрегации.
• Центры обработки данных, где требуются соединения между стойками и передача интенсивных потоков данных.
• Гибридные и частные облачные платформы, использующие высокоскоростные восходящие подключения.
• Поэтапная модернизация инфраструктуры EX4400 с переходом от 1G к 10G.
