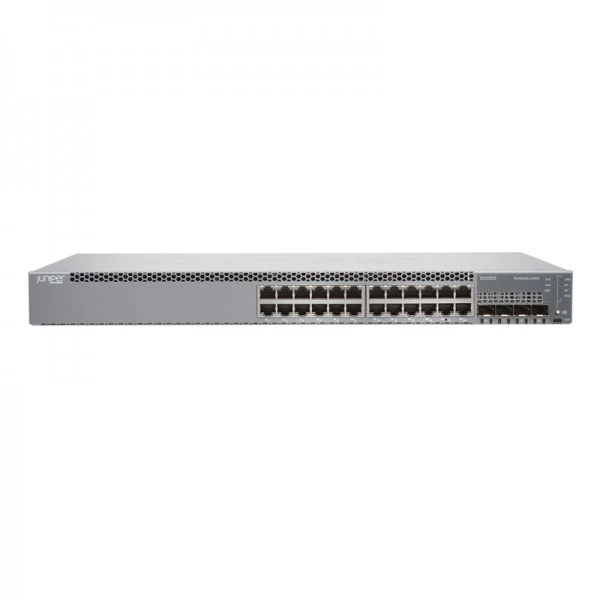

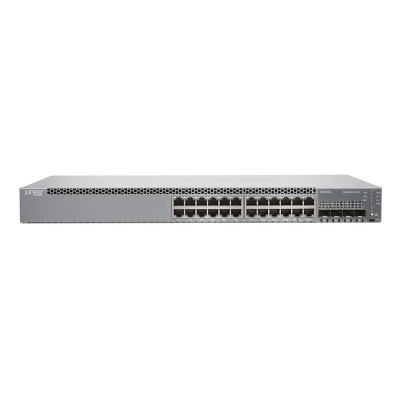

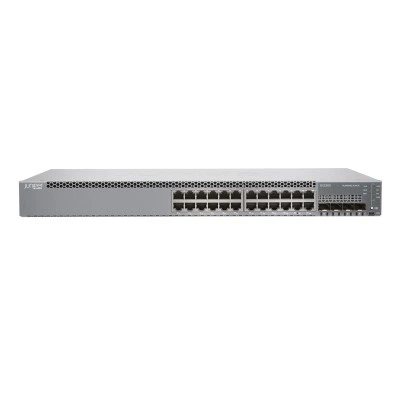

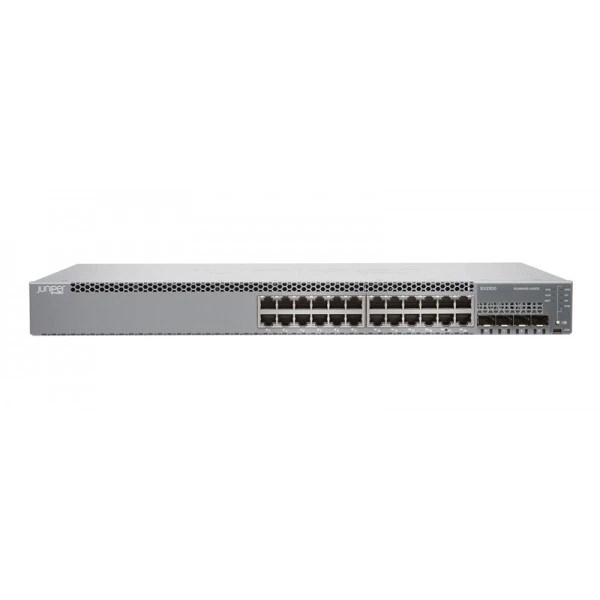

Управляемый коммутатор Juniper EX2300-24T с 24 портами Gigabit Ethernet и 4 портами SFP+

Основная информация о коммутаторе Juniper серии EX2300

Juniper EX2300-24T - компактный управляемый Ethernet-коммутатор фиксированной конфигурации для построения уровня доступа. Он оснащен 24 портами 10/100/1000BASE-T и четырьмя восходящими портами 1/10GbE SFP/SFP+. Оптические модули для этих интерфейсов приобретаются отдельно. Модель рассчитана на среды, где особенно важны плотность подключений, экономное использование пространства и централизованное управление: небольшие филиалы, розничные площадки, рабочие группы и конвергентный доступ в более крупных сетях.

Корпус занимает одну монтажную единицу и имеет размеры 44,19 x 4,45 x 25,9 см. Фиксированная аппаратная платформа объединяет встроенный блок питания и вентиляторы. Коммутатор работает под управлением Junos OS, поэтому его можно включать в единую эксплуатационную среду с другими устройствами на этой операционной системе.

Функциональные возможности EX2300-24T

Модель сочетает гигабитный доступ, высокоскоростные восходящие соединения и функции логического объединения оборудования. Архитектура ориентирована на упрощение наблюдения за сетью и повседневного администрирования.

• Технология Virtual Chassis позволяет объединить до четырех взаимосвязанных коммутаторов EX2300 в одно логическое устройство.
• В среде Junos Fusion Enterprise коммутатор может работать как спутниковое устройство и управляться через единый интерфейс вместе с большим числом других устройств.
• Восемь очередей QoS на каждом порту помогают разделять приоритеты голоса, видео и нескольких классов трафика данных, включая трафик автоматизации зданий и систем видеонаблюдения.
• Мониторинг трафика выполняется средствами sFlow.
• Высокая плотность портов 1GbE и 10GbE дает возможность гибко формировать топологию сети доступа.
• Коммутация выполняется с производительностью до 95 млн пакетов в секунду на линейной скорости.

Технические особенности

• 24 порта 10/100/1000BASE-T для подключения пользовательских и сетевых устройств.
• 4 порта 1/10GbE SFP/SFP+ для восходящих соединений; оптические модули не входят в состав и приобретаются отдельно.
• Скорость объединительной панели составляет 80 Гбит/с, а скорость передачи данных - 128 Гбит/с.
• Таблица коммутации поддерживает 16 000 MAC-адресов, размер jumbo-кадра достигает 9216 байт.
• Поддерживается 4096 одноадресных и 2048 многоадресных маршрутов IPv4, а также 2048 одноадресных и 1024 многоадресных маршрута IPv6.
• Коммутатор поддерживает 4093 VLAN и 1500 записей ARP.
• Исполнение 1U подходит для установки в стандартную телекоммуникационную стойку.

Сочетание фиксированной платформы, встроенного питания, активного охлаждения и восходящих интерфейсов 10GbE позволяет использовать устройство как самостоятельный коммутатор доступа либо как элемент логически объединенной группы. Конкретный режим выбирают с учетом архитектуры сети и требований к централизованному управлению.

Применение

EX2300-24T предназначен для подключения рабочих станций, терминалов, серверов и другого оборудования по медным линиям Gigabit Ethernet. Четыре интерфейса SFP/SFP+ можно использовать для связи с распределительным или магистральным уровнем. Компактная глубина корпуса удобна для небольших телекоммуникационных помещений, микрофилиалов и торговых объектов, а формат 1U позволяет применять ту же модель в стандартных корпоративных стойках.

В рабочих группах коммутатор обеспечивает плотное подключение проводных устройств, разделение трафика средствами VLAN и приоритизацию чувствительных приложений через очереди QoS. В более крупной инфраструктуре он подходит для конвергентного доступа, где в общей сети передаются данные, голос и видео. Возможность объединения нескольких устройств в Virtual Chassis упрощает эксплуатацию группы коммутаторов как единого логического узла, а режим спутникового устройства Junos Fusion Enterprise применяется при централизованном управлении масштабным уровнем доступа.
